光固化3D打印紫外激光器濾光片應用簡介

2025-03-17 派大星

光固化3D打印技術(如SLA、DLP、LCD)通過紫外光觸發光敏樹脂的逐層固化,已成為精密制造領域的重要工具。在這一過程中,濾光片作為光路系統中的關鍵組件,在特定環節中直接影響打印精度、效率與設備壽命。

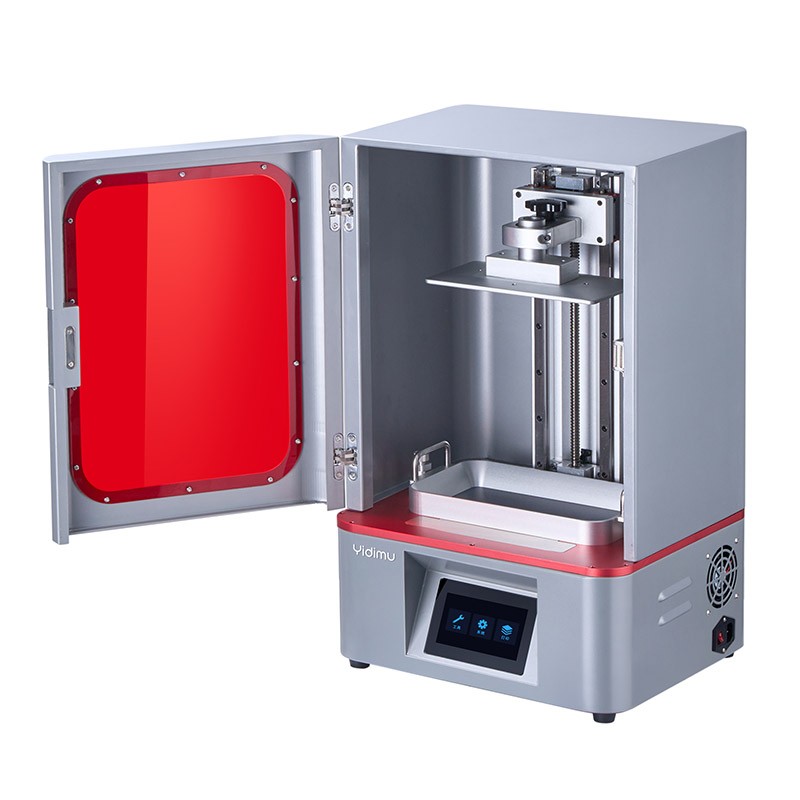

 光固化3D打印紫外激光器濾光片應用簡介

一、光學元件介紹

在光固化3D打印中,濾光片主要用于以下關鍵環節:

樹脂槽保護窗口:用于防止環境光干擾樹脂固化,允許固化波段光通過,濾光片類型為長波通或帶通濾光片。這是濾光片最主要且必要的應用場景之一。

環境光屏蔽窗口:用于隔絕自然光,避免樹脂意外曝光,通常采用紫外截止濾光片。

DLP/LCD光源模塊:用于LED光源系統,濾除非目標波長的雜散光,確保光源波長與樹脂吸收峰匹配,常見帶通濾光片(如405nm)。

注:傳統SLA激光器因本身具有極佳的單色性,通常不需要在激光輸出端添加濾光片。光束整形由專業透鏡組完成,而非使用濾光片。光學掃描振鏡系統自身已有高反射率和保護涂層,通常不需要額外添加濾光片。

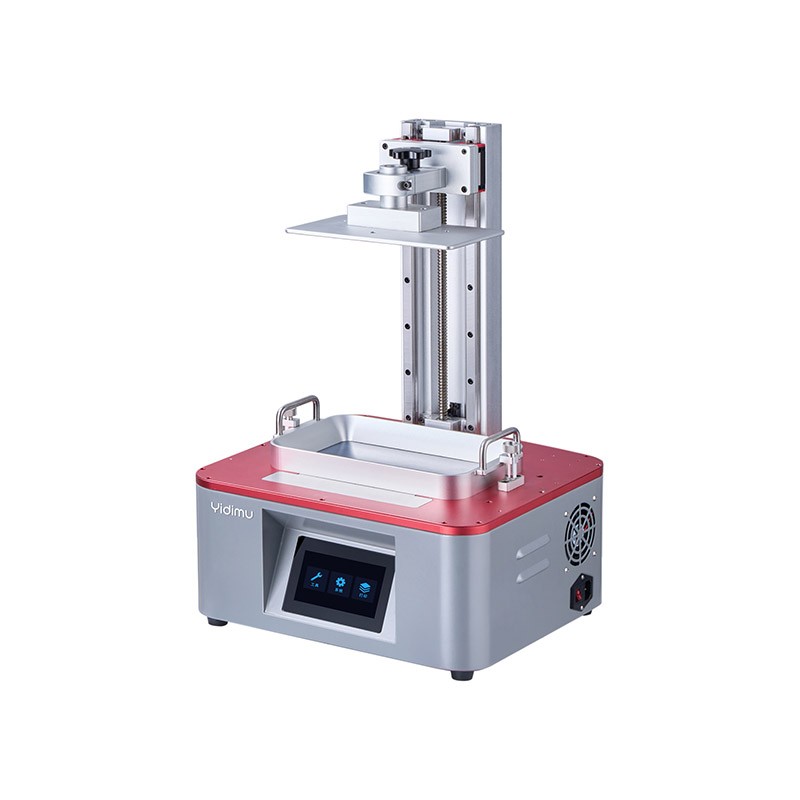

 光固化3D打印

二、濾光片的工作原理

濾光片通過多層介質膜設計,實現允許目標波段(如355nm/405nm)高透過(>90%),同時截止其他波段(如透過帶外可見光透過率<0.1%)。

帶通濾光片:僅透射狹窄波長范圍(如405±5nm),用于高精度波長匹配,減少無效光能損耗,提升光源效率。

長波通濾光片:透射長于截止波長的光(如透射>400nm),用于消除短波干擾,阻擋紫外熱輻射。

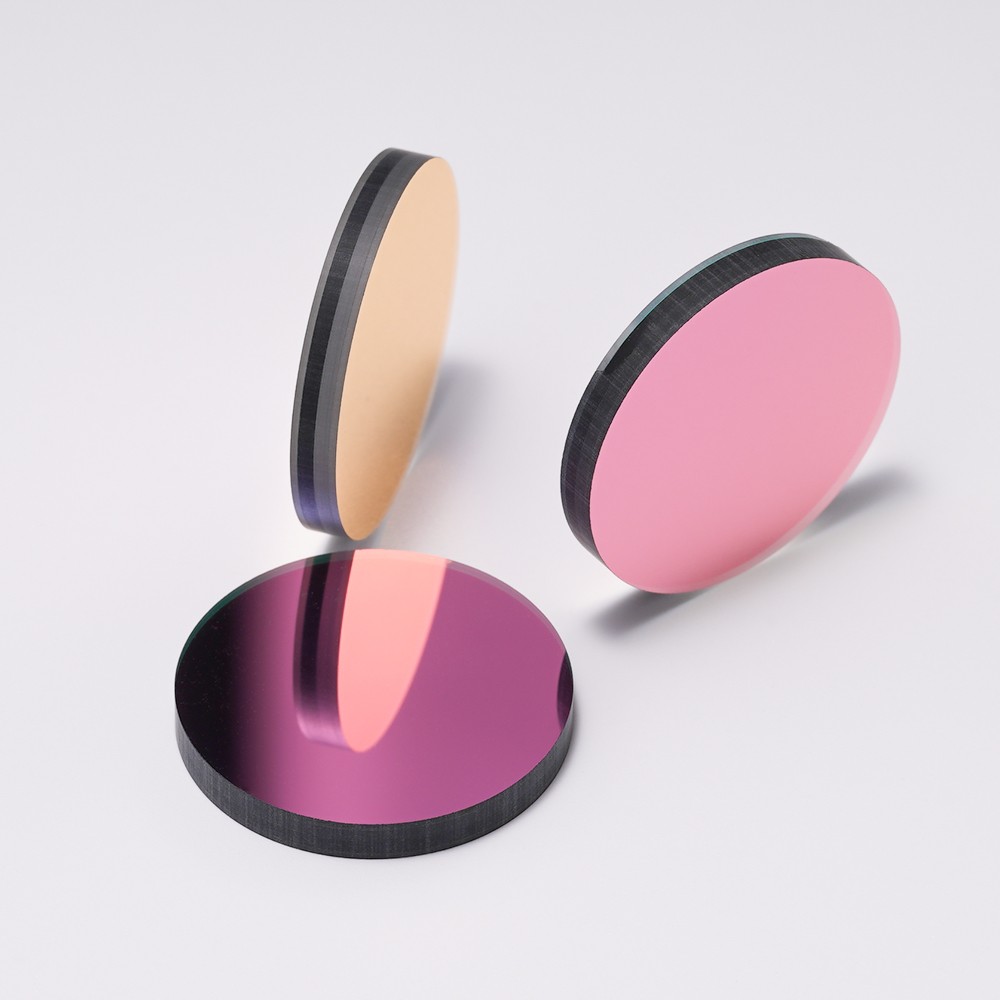

 濾光片

三、濾光片的應用波段與參數指標

1. 光固化核心波段與濾光片選擇

樹脂類型吸收峰波長光源類型濾光片方案
標準光敏樹脂355-405 nm

紫外LED陣列(405nm)

405nm帶通濾光片

快速固化樹脂385-405 nmLED陣列(405 nm)405 nm帶通濾光片
高精度生物兼容樹脂365 nmDLP投影儀(385 nm)365 nm長波通濾光片

2. 關鍵性能參數

參數指標要求說明
中心波長與樹脂吸收峰嚴格匹配(誤差≤±2 nm)如405 nm樹脂需搭配405±2 nm濾光片
帶寬(FWHM)窄帶濾光片:5-10 nm;寬帶濾光片:20-50 nm窄帶用于激光光源,寬帶用于LED光源
峰值透過率≥90%(目標波段),非通帶區域≤0.1%直接影響光能利用率和固化效率
抗損傷閾值(LIDT)激光光源:>2 J/cm2;LED光源:>500 W/cm2(連續)確保濾光片在高功率下無損傷
基材選擇紫外級熔融石英(180-400 nm)、藍寶石(高功率激光)熔融石英在紫外波段吸收率<0.1%/mm

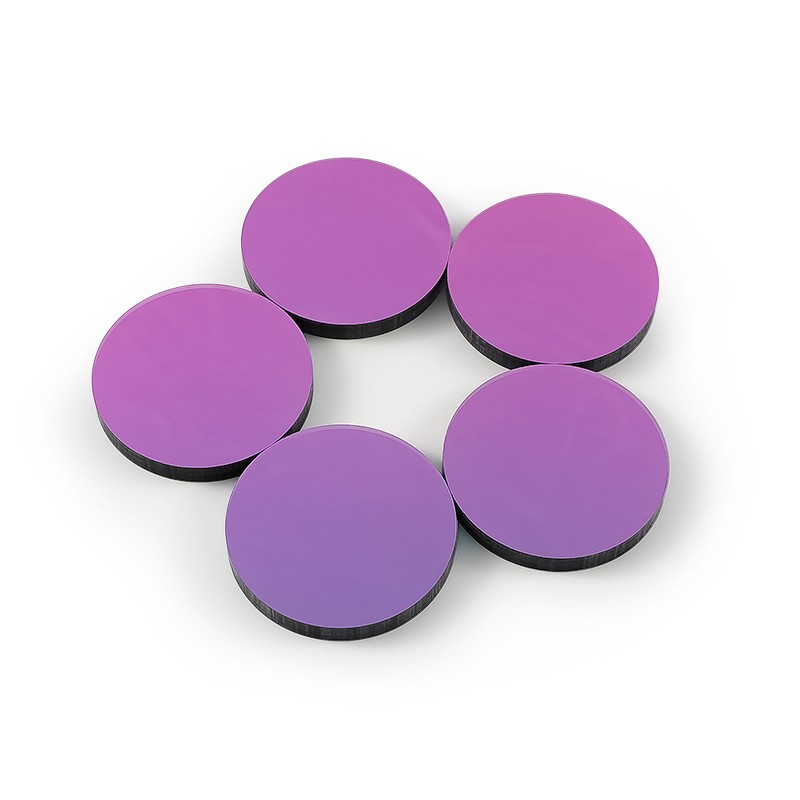

紫外帶通濾光片

四、典型應用案例分析

案例1:工業級DLP打印機(405nmLED)

需求:保證打印質量,防止環境光干擾,提高光源效率

濾光片方案:

光源模塊:405nm帶通濾光片(帶寬±5nm,透過率>90%)

樹脂槽窗口:405nm長波通濾光片(截止波長<380nm)

效果:提升光源利用效率,避免樹脂意外固化



案例2:大型LCD打印機(405nmLED)

需求:高功率輸出下的熱管理,保證光場均勻性

濾光片方案:

樹脂槽窗口:帶通濾光片(405±10nm,高硬度涂層)

效果:有效隔絕熱輻射,保護LCD屏幕,延長設備壽命

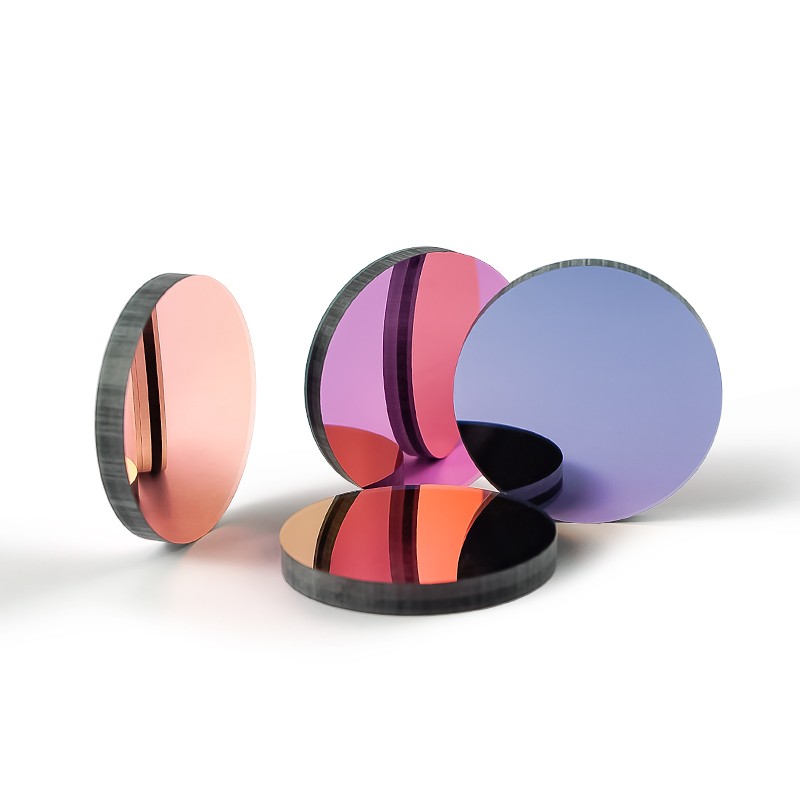

 3D打印紫外濾光片

五、技術挑戰與未來趨勢

技術挑戰

-高功率耐受性:開發更高抗損傷閾值的濾光片,適配大功率紫外光源

-環境穩定性:提高膜層在高溫高濕環境下的穩定性

-大面積均勻性:保證大尺寸濾光片膜厚的一致性



未來趨勢

-多功能集成:將濾光功能與其他光學功能集成,減少光學元件數量

-智能化適配:開發可動態調節的濾光系統,適配多種樹脂材料

-低成本化:改進鍍膜工藝,降低高性能濾光片制造成本



濾光片在光固化3D打印中扮演著「光學衛士」的關鍵角色,在環境光屏蔽、光源優化等環節發揮著重要作用。正確應用濾光片可以有效提升打印精度、保護光學系統、提高打印效率。隨著技術的發展,濾光片將繼續向著更高性能、更專業化的方向演進,為光固化3D打印技術的發展提供重要支撐。
