解析濾光片膜層缺陷的影響、成因與預(yù)防
在精密光學(xué)和光電系統(tǒng)的世界里，作為濾波元件“守門人”的角色。它精確地篩選光線，讓特定波長的光通過，而將其他雜光無情地拒之門外。從智能手機(jī)的攝像頭到天文望遠(yuǎn)鏡，從醫(yī)療血液分析儀到激光雷達(dá)，濾光片的性能直接決定了整個(gè)光學(xué)系統(tǒng)的成敗。
然而，濾光片其本身卻非常脆弱。其核心功能并非來自玻璃基板，我們都知道，除了有有色濾光片外，鍍膜濾光片才是當(dāng)前光學(xué)儀器應(yīng)用的佼佼者，其表面經(jīng)過光學(xué)加工鍍膜后，構(gòu)建出由數(shù)十甚至上百層不同材料交替堆疊而成的光學(xué)薄膜，賦予了它擁有一定的光學(xué)過濾功能，
這層薄膜猶如一件精密的“光學(xué)霓裳”，任何微小的缺陷——就像是衣服上的破洞、污漬或褶皺——都會(huì)徹底改變其性能。下面我們將用簡單的描述解析這些“隱形傷疤”的影響、根源，并探尋如何在鍍膜中避免它們。
一、直觀感受：膜層缺陷的“多米諾骨牌效應(yīng)”
想象一下，你理想中的濾光片是一堵完美無瑕的墻，設(shè)計(jì)只讓綠色的光（例如550nm）通過?，F(xiàn)在，讓我們看看不同類型的缺陷如何像推倒第一張多米諾骨牌一樣，引發(fā)一系列連鎖反應(yīng)：
1.針孔/斑點(diǎn)(Pinholes/Nodules)-“墻上的破洞”
直觀影響：在不應(yīng)該透光的地方“漏光”了。比如，你的綠色濾光片在紅色或藍(lán)色波段出現(xiàn)了異常的透光峰。
專業(yè)后果：導(dǎo)致截止深度（Blocking）劣化。對于熒光顯微鏡等應(yīng)用，這意味著極強(qiáng)的激發(fā)光無法被有效阻擋，微弱的熒光信號會(huì)被巨大的背景噪聲淹沒，圖像對比度急劇下降。
2.裂紋/脫膜(Cracks/AdhesionFailure)-“墻皮剝落”
直觀影響：直接用肉眼就能看到的膜層開裂或成片脫落。
專業(yè)后果：首先當(dāng)然是完全失效。即使微小的裂紋也會(huì)引入光散射，導(dǎo)致系統(tǒng)產(chǎn)生眩光、鬼影，降低信噪比。更嚴(yán)重的是，在高功率激光系統(tǒng)中，缺陷點(diǎn)會(huì)成為能量吸收中心，導(dǎo)致激光損傷閾值（LIDT）急劇降低，濾光片瞬間被燒毀。
3.應(yīng)力與微應(yīng)變(Stress&Micro-strain)-“內(nèi)在的緊繃”
直觀影響：濾光片本身發(fā)生彎曲（卷曲），或者透過它看物體時(shí)像透過哈哈鏡一樣有輕微變形。
專業(yè)后果：導(dǎo)致面形精度（SurfaceFigure）變差。在干涉儀、光刻機(jī)等波前精度要求極高的系統(tǒng)中，這會(huì)引入無法忽略的像差，使測量失準(zhǔn)或成像模糊。
4.厚度不均/光譜漂移(ThicknessNon-uniformity)-“不均勻的涂層”
直觀影響：濾光片中心和邊緣的顏色看起來不一致，透過的光中心波長有差異。
專業(yè)后果：導(dǎo)致中心波長（CWL）和帶寬（FWHM）在有效孔徑內(nèi)不一致。在大靶面相機(jī)或掃描系統(tǒng)中，圖像不同區(qū)域的顏色響應(yīng)會(huì)不同，造成色彩失真和測量誤差。
5.表面污染/散射(Contamination/Scattering)-“蒙上的灰塵”
直觀影響：看起來不干凈，有污點(diǎn)。光透過時(shí)損失變大，不夠“通透”。
專業(yè)后果：增加插入損耗（InsertionLoss）和光散射（LightScattering）。降低系統(tǒng)通光效率，信噪比變差。對于量子通信等探測單光子的極端應(yīng)用，任何一點(diǎn)散射光都是致命的。
二、追根溯源：缺陷為何會(huì)產(chǎn)生？
膜層缺陷的產(chǎn)生是材料、工藝和環(huán)境三方博弈失敗的結(jié)果。其主要原因可歸結(jié)為以下幾點(diǎn)：
1.基板清潔度是根基：
原因：基板上的任何殘留微粒、水漬、油脂都是薄膜生長的“異類”起點(diǎn)。鍍膜時(shí)，污染物會(huì)遮擋蒸氣流，形成“陰影效應(yīng)”，導(dǎo)致其周圍膜層結(jié)構(gòu)疏松，成為針孔或裂紋的源頭。污染物本身的附著力差，也會(huì)導(dǎo)致膜層從其周圍整體脫落。

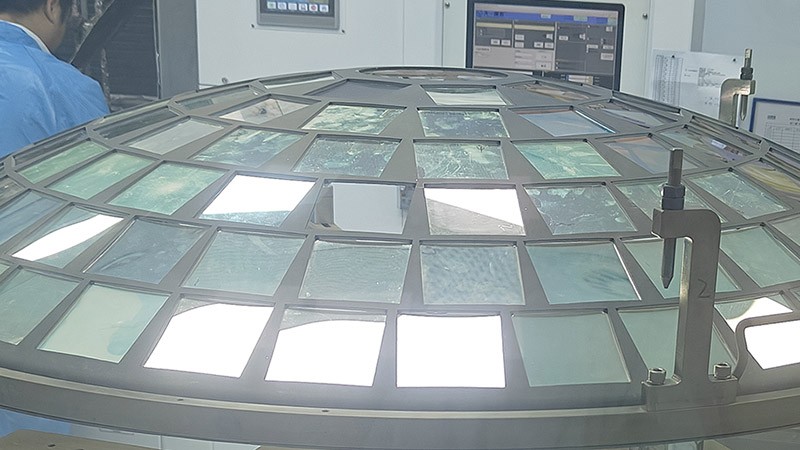

2.鍍膜工藝是核心：
蒸發(fā)源/靶材問題：熱蒸發(fā)過程中，材料熔融不佳或飛濺，會(huì)形成微米級的液滴直接噴射到基板上，成為巨大的結(jié)節(jié)（Nodule）。濺射過程中靶材不平或純度不夠，也會(huì)產(chǎn)生類似問題。
真空度不足：真空腔內(nèi)殘留的氣體分子（尤其是水蒸氣和氧氣）會(huì)與薄膜材料發(fā)生反應(yīng)，或被包裹在膜層中，形成疏松、吸收大的不良膜層，增加應(yīng)力和散射。
工藝參數(shù)失準(zhǔn)：蒸發(fā)速率、基板溫度、離子源能量等參數(shù)若不匹配當(dāng)前材料，原子/分子無法獲得足夠的動(dòng)能進(jìn)行表面遷移和有序排列，會(huì)形成多孔、內(nèi)應(yīng)力大（通常為張應(yīng)力）的脆弱膜層。
3.材料本身的性質(zhì)：
應(yīng)力匹配：不同材料（如TiO?和SiO?）的熱膨脹系數(shù)和本征應(yīng)力不同。在堆疊過程中，應(yīng)力會(huì)累積，當(dāng)超過膜層與基板或?qū)优c層之間的附著力極限時(shí)，就會(huì)導(dǎo)致裂紋或脫膜。
材料純度：源材料中的雜質(zhì)是不可避免的污染源。
4.設(shè)計(jì)與環(huán)境因素：
設(shè)計(jì)過于理想：過于復(fù)雜和苛刻的設(shè)計(jì)（如超窄帶濾光片）對厚度和均勻性的容差極小，對工藝波動(dòng)極其敏感。
環(huán)境溫濕度：鍍膜完成后，多孔的膜層會(huì)吸收空氣中的水汽，導(dǎo)致中心波長向長波方向漂移（潮漂）。此外，使用環(huán)境與鍍膜環(huán)境的溫差也會(huì)因熱應(yīng)力而引發(fā)問題。

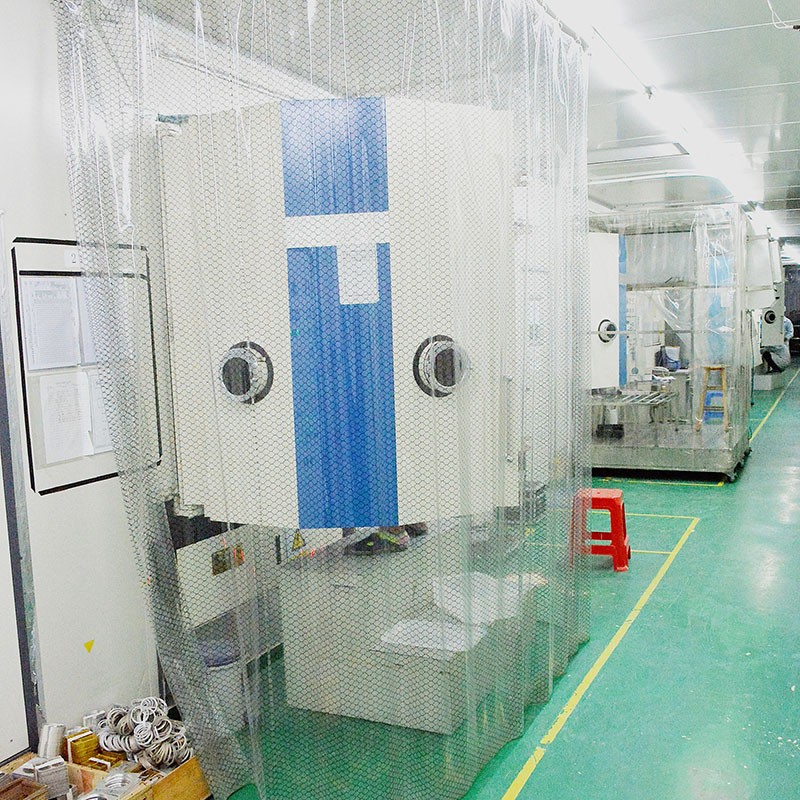

三、防微杜漸：如何預(yù)防鍍膜缺陷？
預(yù)防缺陷是一場貫穿始終的“潔凈戰(zhàn)爭”，需要極致的控制和嚴(yán)謹(jǐn)?shù)牧鞒獭?/p>
1.無可挑剔的清潔（Pre-cleaning）：
采用超精密清洗流程，結(jié)合高純度溶劑、超聲波、兆聲波甚至等離子清洗技術(shù)，確?；逶谶M(jìn)入真空腔前達(dá)到原子級清潔。
2.精益求精的鍍膜工藝（CoatingProcess）：
高真空環(huán)境：確保真空度極高（通常優(yōu)于10??Pa），極大減少殘留氣體干擾。
精確的工藝控制：采用離子輔助沉積（IAD）或離子束濺射（IBS）等先進(jìn)技術(shù)。這些技術(shù)能提供動(dòng)能，讓沉積粒子“鋪”得更平整、更致密，如同用熨斗燙平衣服一般，能有效減少針孔、降低應(yīng)力、提高硬度。
穩(wěn)定的蒸發(fā)/濺射源：對于電子束蒸發(fā)，使用烘烤良好的源料和穩(wěn)定的束流控制；對于濺射，使用高純度、高密度靶材并保持冷卻均勻。
精密監(jiān)控：使用光學(xué)監(jiān)控片或石英晶振片實(shí)時(shí)監(jiān)控膜厚，確保每一層的厚度都精確無誤。
3.精心的材料選擇與設(shè)計(jì)（Design&Material）：
應(yīng)力工程：通過計(jì)算機(jī)軟件模擬應(yīng)力累積，在設(shè)計(jì)時(shí)選擇應(yīng)力匹配的材料對，或在層間插入應(yīng)力過渡層。
穩(wěn)健性設(shè)計(jì)（RobustDesign）：在性能允許的范圍內(nèi)，適當(dāng)放寬公差，設(shè)計(jì)對工藝波動(dòng)不敏感的膜系結(jié)構(gòu)。
4.嚴(yán)苛的環(huán)境與后處理（Post-treatment）：
環(huán)境控制：在恒溫恒濕的潔凈環(huán)境中進(jìn)行封裝和儲存。
退火處理（Annealing）：某些膜層在鍍膜后進(jìn)行適當(dāng)?shù)耐嘶鹛幚?，可以釋放?nèi)應(yīng)力，穩(wěn)定膜層結(jié)構(gòu)，提高環(huán)境穩(wěn)定性。
濾光片上的膜層缺陷，雖微乎其微，卻足以撼動(dòng)整個(gè)光學(xué)系統(tǒng)的基石。理解它們的影響如同學(xué)習(xí)診斷疾病，追溯其根源如同探尋病因，而實(shí)施預(yù)防措施則是執(zhí)行一套嚴(yán)謹(jǐn)?shù)摹氨＝》桨浮?。在追求極致光學(xué)性能的道路上，對鍍膜過程中每一個(gè)細(xì)節(jié)的極致把控，正是跨越“合格”與“卓越”之間鴻溝的橋梁。正是這份對“隱形世界”的不懈探索和精益求精，才驅(qū)動(dòng)著我們的手機(jī)拍出更清晰的照片，望遠(yuǎn)鏡窺見更深邃的宇宙。
