什么是色輪鏡？揭秘投影儀的“彩色陀螺”！
在我們享受家庭影院帶來的震撼畫面，或者會議室里清晰演示文稿的背后，有一項至關重要的光學技術在默默工作。它就像一個不知疲倦的彩色陀螺，以每分鐘數千轉的速度為我們“編織”出絢麗的色彩。它就是——色輪鏡。今天，就讓我們深入探究這顆跳動在DLP投影儀心臟中的“彩色靈魂”。
一、核心定義：色輪鏡不是什么，而是什么？
首先，我們需要澄清一個概念：“色輪鏡”并非指某一種特定、獨立的濾光片型號。它通常指的是構成色輪的那些獨立的、楔形的光學元件。更專業地說，絕大多數色輪鏡的真實身份是——二向色性濾光片。
它不是一個，而是一組：一個色輪通常由多個（如3片、4片或6片）不同顏色的色輪鏡組合成一個圓盤。
它的本質是“裁判官”：它的核心功能不是簡單地“染色”，而是對白光進行審判和分流，精確地允許特定顏色的光通過，而將其他顏色的光反射出去。

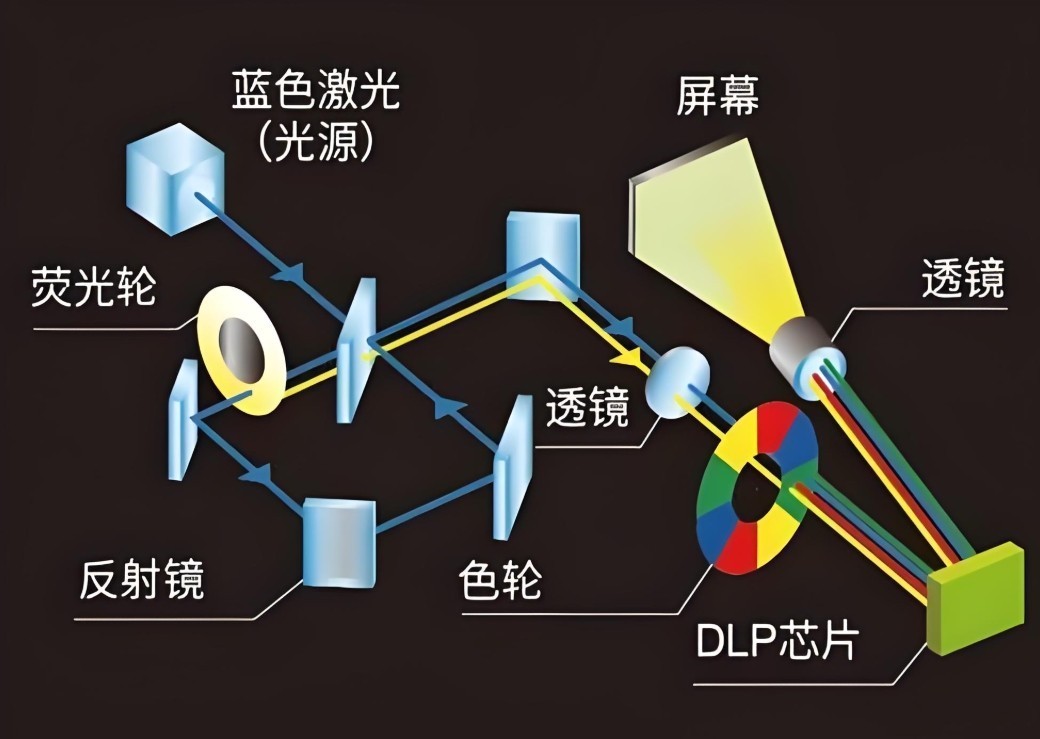

（DLP投影儀工作流程）
二、工作原理：光與時間的舞蹈
要理解色輪鏡，就必須了解它所在的系統——DLP（數字光處理）投影系統。其工作原理可以概括為一場精妙的“光與時間的舞蹈”。
1.白光發射：投影儀的燈泡發出明亮的白光。
2.時序分色：這束白光照射在高速旋轉的色輪上。假設這是一個標準的RGB（紅、綠、藍）色輪，當紅色色輪鏡轉到光路上時，只有紅光被允許通過，其他光被反射；緊接著，綠色色輪鏡轉過來，只通過綠光；然后是藍色……如此循環。
3.數字調制：通過色輪鏡產生的sequential（順序的）單色光，會照射到一個名為DMD（數字微鏡器件）的芯片上。DMD上有數百萬個微小的鏡子，每個鏡子代表一個像素。這些鏡子根據圖像信號高速翻轉，將需要的光反射向鏡頭，不需要的光反射到光吸收器。
4.視覺合成：由于色輪旋轉極快（每分鐘數千至上萬轉），紅、綠、藍三色光在人眼的視覺暫留效應下，于我們的大腦中融合，最終形成我們所看到的完整、連續的彩色圖像。
關鍵的“二向色性”原理：為什么色輪鏡效率高？因?yàn)樗捎玫氖腔诠鈱W(xué)干涉原理的精密鍍膜，而非吸收式染色。吸收式濾光片會將被拒絕的顏色光轉化為熱量，能耗高且易老化。而二向色性濾光片像一面智能鏡子，將不需要的光反射掉，從而實現了更高的光利用效率和更純凈的色彩。

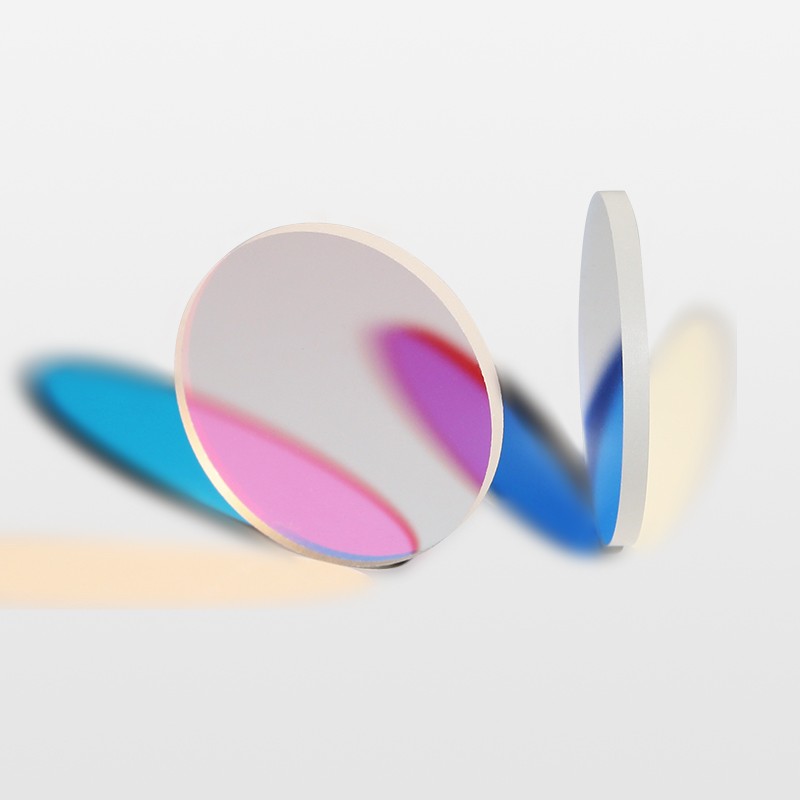

（二向色濾光片）
三、光學加工：毫厘之間的科技巔峰
制造一片高性能的色輪鏡，是光學加工領域的精密挑戰。其過程融合了材料學、鍍膜技術和精密機械。
1.基材選擇：通常采用光學級玻璃（如B270、浮法玻璃）或耐高溫的高分子材料（如PMMA）?；谋仨毟叨染鶆?、無雜質、透光性好，且能承受強光照射產生的熱應力。
2.精密切割與研磨：將大塊基材切割成設計好的楔形（扇形），并進行邊緣研磨，確保能嚴絲合縫地組裝成色輪。
3.核心環節——真空鍍膜：這是賦予色輪鏡“靈魂”的一步。在超高真空環境中，通過離子輔助沉積或磁控濺射等先進工藝，將金屬氧化物（如二氧化鈦、二氧化硅等）以納米級的精度，一層一層地交替鍍?cè)诨谋砻?。每一層的厚度和折射率都?jīng)過精確計算，通過光的干涉效應，最終實現只讓特定波段（如630nm附近的紅光）通過，而其他波段被反射。
4.合輪與動平衡：將鍍好膜的各個色輪鏡片，用高強度的膠水粘合成一個完整的色輪。之后，必須進行動平衡校正，類似于給汽車輪胎做動平衡。通過在特定位置添加配重，確保色輪在高速旋轉時絕對平穩，避免振動和噪音，這是保證投影圖像穩定不抖動的關鍵。
四、實際應用：不止于色彩的組合
色輪鏡的應用，核心就在DLP投影儀中。而不同的色輪鏡組合方案，直接決定了投影儀的視覺表現。
RGB（紅、綠、藍）：最基礎的組合，色彩還原最純粹，但亮度相對較低。
RGBW（紅、綠、藍、白）：增加了透明（無色）段。透明段能直接透射白光，極大地提升了投影儀的亮度指標，非常適合需要高亮度的環境，如會議室。但代價是色彩的飽和度會有所降低。
RGBCYW（紅、綠、藍、青、黃、白）：更復雜的組合，通過增加補色（青、黃）來拓寬色域，使得色彩過渡更自然、更豐富，常見于對色彩要求極高的家庭影院或?qū)I(yè)級投影儀。
挑戰與解決方案：彩虹效應
部分視覺敏感的人，在觀看DLP投影時，可能會在快速移動視線或物體時，看到紅、綠、藍分離的瞬間閃爍，這就是“彩虹效應”。為了克服它，廠商主要從色輪鏡本身入手：
提高轉速：從4倍速到6倍速、8倍速，轉速越高，顏色切換越快，人眼越難察覺。
增加段數：采用RGBRGB等更多段數的設計，在單位時間內讓每種顏色出現的頻率更高。
采用“無彩虹”色輪：如BrilliantColor技術，在色輪中加入黃、品紅等顏色，改變了傳統的RGB時序，有效抑制了彩虹效應。

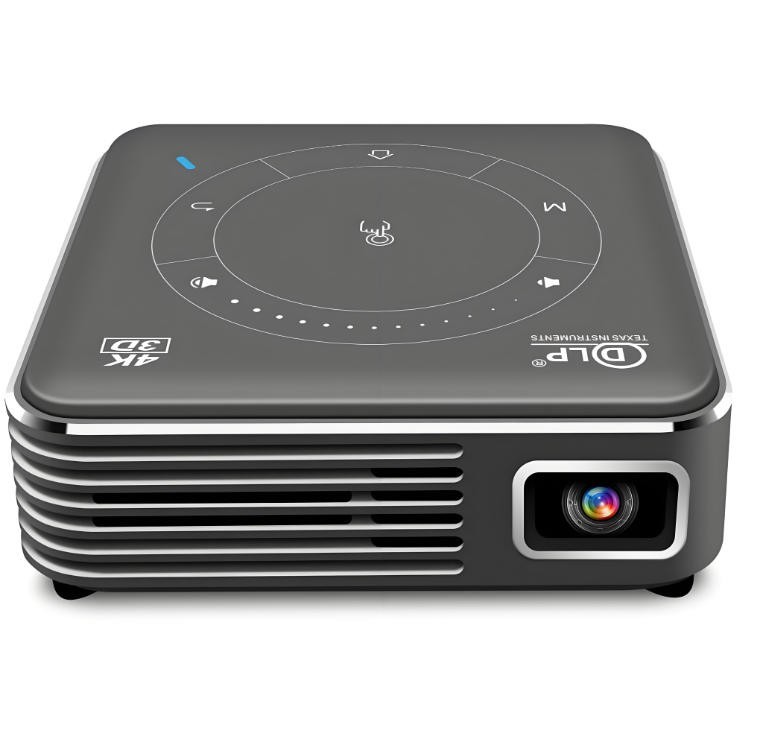

（DLP投影，圖源網絡-侵刪）
五、應用標準：可靠性的基石
色輪鏡雖小，但其生產和應用卻遵循著嚴格的標準。
1.光學性能標準：
透過率：在目標波段內，透光率必須足夠高（通常>90%）。
截止深度：在非目標波段，阻隔率必須足夠高（通常>99%）。
光譜曲線：必須符合設計要求的波形，確保色彩準確性。
2.機械與環境可靠性標準：
耐磨與附著力：鍍膜層必須牢固，能通過百格測試等。
高低溫循環：必須能承受投影儀內部從冷啟動到全功率工作產生的巨大溫差（例如-20℃至85℃循環測試）。
高溫高濕測試：在高溫高濕環境下（如85℃/85%相對濕度）長時間工作，鍍膜不能出現氧化、脫落或性能衰減。
3.安全標準：色輪作為高速旋轉部件，必須有防止爆裂的設計，并且整個投影系統需要具備轉速監測功能，一旦異常立即停止，以保障用戶安全。
色輪鏡，這個在投影儀內部飛速旋轉的彩色陀螺，是人類智慧將光學、材料學、機械學和生理學完美結合的典范。它用“時序法”這一巧妙的方式，解決了空間復用的難題，讓我們能以相對簡單的結構，享受到大屏幕的彩色視覺盛宴。下次當您打開投影儀時，或許可以想象一下，在那束照亮黑暗的光線源頭，正有一個由精密色輪鏡構成的“彩色陀螺”，正在以超越您視覺感知的速度，上演著一場永不謝幕的光影芭蕾。這正是科技隱藏在生活細節中的魅力所在。
